Cách gán thông tin (Classification) trong Archcad

19/08/2018

ktslamhamanh

Archicad có 2 cách gán thông tin:
1.Gán thông tin trực tiếp vào Properties: Dùng để bóc tách dự toán trong Archicad:
Các bạn vào Options/Property Manager...

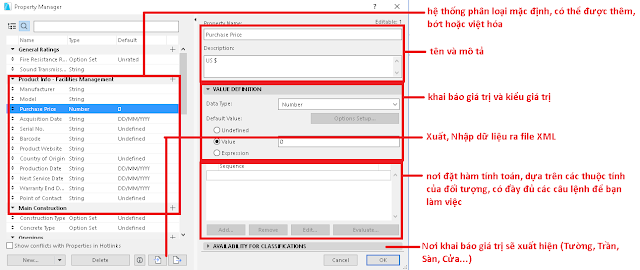

Đây là bảng khai báo thông tin dữ liệu sẽ gán, và các chức năng của chúng. Chi Tiết hơn về cách làm, các bạn có thể tham khảo tại đây:

https://archicadvn.blogspot.com/2018/07/cach-tinh-khoi-luong-gach-xay-cho-tuong.html

2.Gán thông tin qua Classification
- Dùng để phối hợp với các phần mềm dự toán khác thông qua chuẩn IFC
Sử dụng Classification Manager, Các bạn vào bảng Setting một đối tượng cụ thể, ví dụ Tường và tìm đến mục Classification and Properties/ Mục Archicad Classification.Chọn loại đối tượng cần gán.

Vậy các file Classification này được tạo ra như nào?

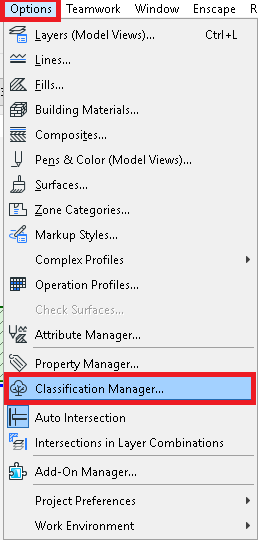

Các bạn vào Options/Classification Manager...

Đây là bảng thao tác chính của bảng Classification

Nhận Xét: Như vậy, chúng ta có thể thấy, bảng Classification và Properties đều dùng chung một nguồn, nhưng cách chúng thể hiện sẽ nằm ở 2 bẳng khác nhau trong bảng Setting của đối tượng.
Với cách 1:

Với Cách 2:

Với cách 1, bạn có thể lập bảng thống kê và dự toán trực tiếp trong Archicad, với cách 2 là dùng để bạn gán thuộc tính cho đối tượng và xuất ra các phần mềm dự toán, tính kết cấu, năng lượng dùng hệ OPEN BIM khác.

Kết quả của Cách 1 các bạn có thể xem ở cuối bài này:

https://archicadvn.blogspot.com/2018/07/cach-tinh-khoi-luong-gach-xay-cho-tuong.html
Đọc thêm về Các phiên bản IFC và cấu trúc:
https://archicadvn.blogspot.com/2018/08/cac-phien-ban-ifc-lich-su-hinh-thanh-va.html
Phân Loại Đối Tượng theo chuẩn OPEN BIM:
https://archicadvn.blogspot.com/2018/08/phan-loai-oi-tuong-theo-tieu-chuan-open.html
