Cách Tính Khối Lượng Gạch Xây cho Tường

16/07/2018

ktslamhamanh

Ta Giả sử sẽ gán cho tường thuộc tính tên là: Gạch Đặc - 220mm x 105mm x 60mm

Cách làm như sau:
1. Vào Options/ Properties Manager

2.Click vào nút New phần dưới cùng bên phải, trong bảng New Properties/Group, tích vào kiểm Group, đặt tên nó là : Số Lượng Gạch

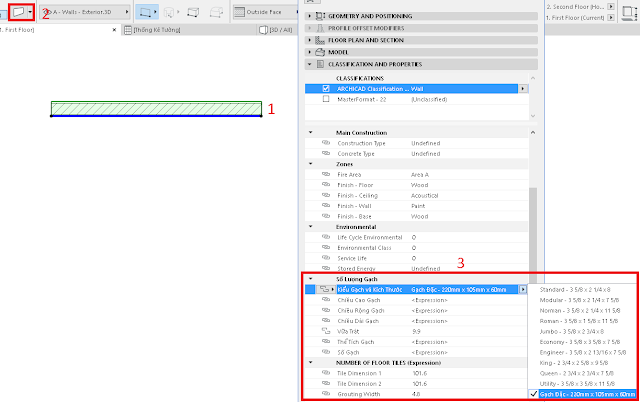

3.Làm tương tự với các thông số Chiều Cao Gạch, Chiều Rộng Gạch, Chiều Dài Gạch, Vữa Trát và Số Lượng Gạch (Tổng Số Viên trong bức tường) theo hình dưới

4. Phần Kiểu Gạch và Kích Thước: phần Data Type: để là Option Set

5. Click vào Options Setup..., trong bảng Options Setup click vào Add, đặt cho thuộc tính mới là:Gạch Đặc - 220mm x 105mm x 60mm

6. Phần Chiều Cao, Chiều Dài và Chiều Rộng gạch chúng ta để lần lượt là các kiểu: Data Type: Length, Default Value: Expression, Click vào nút Add ở bên dưới để tạo biểu thức tách giá trị trong phần tên mà chúng ta đã đặt ở bước 5.

7.Biểu thức sẽ có dạng như sau: STRTONUM ( SPLIT ( SPLITRIGHT ( SUBSTITUTE ( {Property:Số Lượng Gạch/Kiểu Gạch và Kích Thước}, "mm", "" ), "-", 2 ), " x", 3 ) ) * 1 mm

Có nghĩa là với chữ: Gạch Đặc - 220mm x 105mm x 60mm

-Sau lần tách thứ nhất chỉ còn: Gạch Đặc - 220 x 105 x 60

-Sau lần tách thứ 2 chỉ còn: 220 x 105 x 60 (phần chứ bên phải của dấu -)

-Sau lần tách thứ 3 chỉ còn: 60 (số thứ 3 tính từ phải sang sau dấu X)

-Lần thứ tư là chuyển sang giá trị số.

Làm tương tự với các giá trị chiều rộng và chiều cao.

8.Phần vữa trát, chúng ta để là 30 (cộng cả 2 bên vữa trát)

9.Phần thể tích gạch, chúng ta làm theo các bước với công thức sau:( ( Số Lượng Gạch/Chiều Cao Gạch + Số Lượng Gạch/Vữa Trát ) * Số Lượng Gạch/Chiều Dài Gạch * ( Số Lượng Gạch/Chiều Rộng Gạch ) )
