Cách thiết lập giao diện cho bảng Setting (Phần 1)
26/07/2018
ktslamhamanh
Bây giờ chúng ta sẽ thiết lập một giao diện đơn giản cho bảng Setting như sau:
Setting sẽ có 1 nhóm
+Thông số bao gồm: Chiều Dài, Chiều Rộng, Chiều Cao
+Một nút có ảnh em Kyoko Fukada và địa chỉ Facebook Group Archicadvn
ui_dialog "Khoi_Hop_Vuong"
5.2.Tạo một nhóm Group box với câu lệnh:
ui_groupbox "THÔNG SỐ", 0, 24, 180, 100
trong đó:
ui_groupbox : Tên lệnh
tiếp theo "THÔNG SỐ" là tên của Group
Group Box này sẽ có điểm đầu tiên tại X=0, Y=24
có chiều rộng x=180, chiều dài y=100
5.3.Tiếp theo chúng ta sẽ tạo các bảng thông số
ui_outfield "CHIỀU DÀI", 8, 50, 120, 16
ui_infield "KhoiChuNha_A", 128, 50, 48, 16
Với:
+ui_outfield: Tên lệnh
+"CHIỀU DÀI"- tên sẽ hiển thị
+chữ này sẽ đặt ở điểm bắt đầu x=8,y=50
+có chiều rộng x=120, y=16
ui_infield: Câu lệnh tạo hộp nhập dữ liệu
+"KhoiChuNha_A": Tham số ảnh hưởng sẽ được nhập ở đây
+Hộp nhập liệu này có điểm bắt đầu X=128, Y=50
+Chiều rộng của hộp X=48, chiều dài Y=16

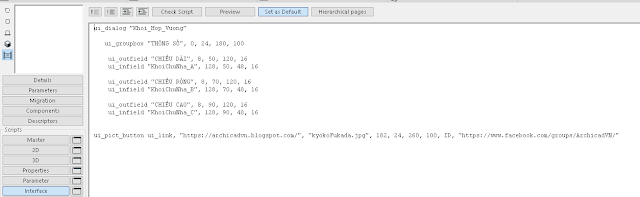

5.4.Làm tương tự với các thông số còn lại, các bạn nhớ vị trí X,Y và cộng dồn với các thông số chiều rộng và dài để sắp xếp cho hợp lý, ta có:
ui_outfield "CHIỀU RỘNG", 8, 70, 120, 16
ui_infield "KhoiChuNha_B", 128, 70, 48, 16
ui_outfield "CHIỀU CAO", 8, 90, 120, 16
ui_infield "KhoiChuNha_C", 128, 90, 48, 16
5.5.Tương tự, ta sẽ tạo một nút để vào Group có ảnh minh họa bằng câu lệnh sau:
ui_pict_button ui_link, "https://archicadvn.blogspot.com/", "kyokoFukada.jpg", 182, 24, 260, 100, ID, "https://www.facebook.com/groups/ArchicadVN/"
Chi tiết cú pháp lệnh xem tại đây: http://gdl.graphisoft.com/reference-guide/the-user-interface-script#UI_BUTTON_gdlcommand
Sau khi làm xong, click vào nút Set Default để bảng Setting này sẽ là bảng mặc định
5.6.Lưu cả ảnh và File GSM ra một Folder riêng
5.7.Link Download file thực hành: https://drive.google.com/file/d/17FmKEJHR-zLzY35vCG1g81eA371HMfJb/view?usp=sharing
