Archicad và các công trình Lịch Sử (Phần 1)
09/08/2018
ktslamhamanh
Công ty CÉH Inc.-Budapest, Hungary được giao nhiệm vụ rất lớn trong việc đo đạc và lập mô hình Nhà hát Opera - Hungary. Sự kết hợp của khảo sát xây dựng với các phương pháp trắc địa và mô hình 3D kiến trúc, với sự trợ giúp của công nghệ đám mây điểm, đã có thể phát triển một mô hình 3D chi tiết của tòa nhà phức tạp này trong khi chúng vẫn được sử dụng. Mô hình cuối cùng sẽ được sử dụng cho quá trình tu sửa, duy tu và cả quá trình quản lý sử dụng sau này của tòa nhà lịch sử.
Quyết định xây dựng Nhà hát Opera Hungary được thực hiện vào năm 1873. Sau một cuộc đấu thầu công khai, ban giám khảo đã chọn thiết kế do kiến trúc sư nổi tiếng người Hungary, Miklós Ybl (1814-1891) đệ trình . Việc xây dựng tòa nhà tân cổ điển bắt đầu vào năm 1875 và, mặc dù có một chút chậm trễ, nhưng nó vẫn được hoàn thành sau chín năm. Đêm khai mạc tổ chức vào ngày 27 tháng 9 năm 1884 - Hoàng đế và Vua Franz Joseph cũng được mời.

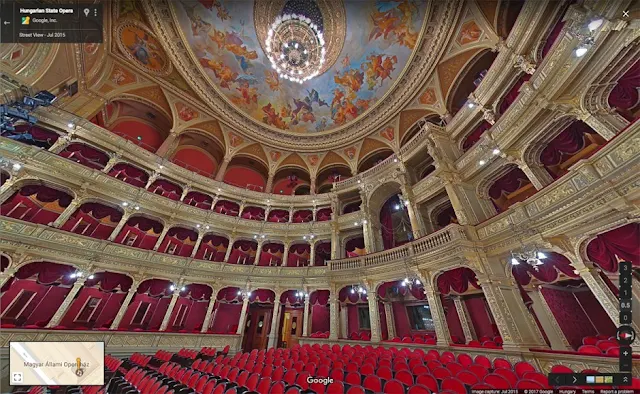

Cung điện tân thời của Miklós Ybl hầu như không thay đổi trong hơn 130 năm, và tiếp tục thu hút những người hâm mộ Opera và Ballet cũng như các tiết mục và âm thanh đẳng cấp thế giới. Mỗi năm, hàng ngàn du khách đến thăm tòa nhà , và nó là một trong những di tích quốc gia ấn tượng nhất thế kỷ 19 của Budapest.
Các dữ liệu thu thập được xử lý bằng Trimble RealWorks 10.0 và Faro Scene 5.5.
Điều quan trọng cần lưu ý là việc thu thập dữ liệu mất ít thời gian hơn đáng kể khi xử lý. Mặc dù việc xử lý dữ liệu diễn ra về cơ bản song song với khảo sát, cấu trúc và không gian phức tạp của tòa nhà, cũng như sự phức tạp của dự án để thực hiện một nhiệm vụ này.
Quá trình khảo sát và xử lý song song gây ra những khó khăn khác. Mỗi chi tiết đám mây điểm mới nhận được phải hoàn toàn phù hợp với mô hình dựa trên dữ liệu đám mây điểm trước đó. Không có thời gian để cập nhật các dữ liệu đã được gửi.
Với thực tế là cuộc khảo sát được thực hiện trong khi Nhà hát lớn đang được sử dụng, không thể khảo sát toàn bộ cả khối xây dựng. Có cả những phòng không thể tiếp cận và các nhà kho thì phải được bỏ trống. Điều này có nghĩa là phải qua nhiều khảo sát cho đến khi xác định được chính xác một khối xây dựng hoàn thành. Kết quả là quá trình khảo sát chậm hơn yêu cầu, do việc ra vào nhà hát phải đúng giờ hành chính.
Một số không gian trong tòa nhà (giống như kho chứa đạo cụ) luôn thay đổi, bề mặt của những không gian này quá phức tạp đối với các dụng cụ đo (ví dụ: hệ thống anh sáng được bao phủ bởi lưới thép, phủ bằng vải đen), cản trở quá trình có được các phép đo chính xác.
Phần khó khăn và tốn thời gian nhất của công việc là khảo sát không gian mái vòm, đôi khi theo hình zig-zag, tạo thành các khu vực phụ trợ của tòa nhà ở các tầng thấp hơn. Các cao độ khác cũng cho kết quả với cấu trúc hình vòm tương tự - Một phong cách thiết kế của kiến trúc sư Miklós Ybl thế kỷ 19.
Dự án: Nhà hát opera Nhà nước Hungary
Tên công ty: CÉH Inc.
Loại hình: Văn hóa
Địa điểm: Budapest, Hungary
Năm khảo sát: 2016
Kích thước: 58.000 ft 2 / 25.000 m2
Phần mềm sử dụng:1.Nhà hát Opera Hungary Một câu chuyện 130 năm tuổi
GRAPHISOFT ARCHICAD
Trimble RealWorks
Faro Scene
Quyết định xây dựng Nhà hát Opera Hungary được thực hiện vào năm 1873. Sau một cuộc đấu thầu công khai, ban giám khảo đã chọn thiết kế do kiến trúc sư nổi tiếng người Hungary, Miklós Ybl (1814-1891) đệ trình . Việc xây dựng tòa nhà tân cổ điển bắt đầu vào năm 1875 và, mặc dù có một chút chậm trễ, nhưng nó vẫn được hoàn thành sau chín năm. Đêm khai mạc tổ chức vào ngày 27 tháng 9 năm 1884 - Hoàng đế và Vua Franz Joseph cũng được mời.
Cung điện tân thời của Miklós Ybl hầu như không thay đổi trong hơn 130 năm, và tiếp tục thu hút những người hâm mộ Opera và Ballet cũng như các tiết mục và âm thanh đẳng cấp thế giới. Mỗi năm, hàng ngàn du khách đến thăm tòa nhà , và nó là một trong những di tích quốc gia ấn tượng nhất thế kỷ 19 của Budapest.
2.Khảo sát Xây Dựng và các khó khăn.
Nhiệm vụ của CÉH là hoàn thành khảo sát Nhà hát Opera Quốc gia Hungary và các tòa nhà kế bên nó (cửa hàng, trung tâm bán hàng, lưu trữ ngoại vi, phòng diễn tập, nhà kho, văn phòng và hội thảo) và dựa trên dữ liệu đám mây điểm để phát triển mô hình kiến trúc trạng thái hiện tại của các tòa nhà.Các dữ liệu thu thập được xử lý bằng Trimble RealWorks 10.0 và Faro Scene 5.5.
Điều quan trọng cần lưu ý là việc thu thập dữ liệu mất ít thời gian hơn đáng kể khi xử lý. Mặc dù việc xử lý dữ liệu diễn ra về cơ bản song song với khảo sát, cấu trúc và không gian phức tạp của tòa nhà, cũng như sự phức tạp của dự án để thực hiện một nhiệm vụ này.
Quá trình khảo sát và xử lý song song gây ra những khó khăn khác. Mỗi chi tiết đám mây điểm mới nhận được phải hoàn toàn phù hợp với mô hình dựa trên dữ liệu đám mây điểm trước đó. Không có thời gian để cập nhật các dữ liệu đã được gửi.
Với thực tế là cuộc khảo sát được thực hiện trong khi Nhà hát lớn đang được sử dụng, không thể khảo sát toàn bộ cả khối xây dựng. Có cả những phòng không thể tiếp cận và các nhà kho thì phải được bỏ trống. Điều này có nghĩa là phải qua nhiều khảo sát cho đến khi xác định được chính xác một khối xây dựng hoàn thành. Kết quả là quá trình khảo sát chậm hơn yêu cầu, do việc ra vào nhà hát phải đúng giờ hành chính.
"Quản lý các tập tin được trợ giúp rất nhiều bằng cách sử dụng GRAPHISOFT BIMcloud, cung cấp các truy vấn vào các tập tin thực tế ở bất cứ nơi nào trên thế giới, với tốc độ tốt."Mặc dù có rất nhiều khối cầu và bảng kiểm tra trên tay, nhưng công nhân của Opera sẽ vô tình di chuyển những công cụ này, điều này đã ngăn cản những người khảo sát sau đó sắp xếp các đám mây điểm. Tuy nhiên, thời gian trôi qua, hai nhóm đã bắt đầu quen với công việc, và công việc của mọi người tiến triển suôn sẻ hơn.
Gábor Horváth, kiến trúc sư trưởng, CÉH
Một số không gian trong tòa nhà (giống như kho chứa đạo cụ) luôn thay đổi, bề mặt của những không gian này quá phức tạp đối với các dụng cụ đo (ví dụ: hệ thống anh sáng được bao phủ bởi lưới thép, phủ bằng vải đen), cản trở quá trình có được các phép đo chính xác.
Phần khó khăn và tốn thời gian nhất của công việc là khảo sát không gian mái vòm, đôi khi theo hình zig-zag, tạo thành các khu vực phụ trợ của tòa nhà ở các tầng thấp hơn. Các cao độ khác cũng cho kết quả với cấu trúc hình vòm tương tự - Một phong cách thiết kế của kiến trúc sư Miklós Ybl thế kỷ 19.
 |
| Đám mây điểm ghép được kết hợp với mô hình ARCHICAD 19 | © CÉH |
