Tạo mặt bằng Sơ Đồ Cửa-Cách thay đổi Nhanh ID của cửa theo phân loại
05/04/2018
ktslamhamanh
Khi tạo một mặt bằng sơ đồ cửa, theo TCVN, chúng ta thường làm như sau:

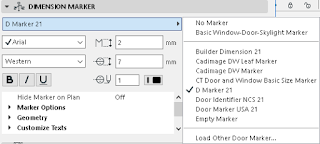

Trong Bảng Default Settings của Cửa đi hoặc cửa sổ, mục Dimension Maker, Chọn D Maker 21. Và tùy chỉnh các thông số khác cho cửa.
Mục Classification and Properties, phần ID chính là tên của cửa.
Trong mục Model View Option Combination, các bạn chọn 1.Bổ Chi Tiết
Trên mặt bằng của chúng ta, các cửa sẽ xuất hiện thêm dấu Maker đánh dấu tên cửa như bản vẽ dưới đây
Hiện tại các cửa vẫn có tên ID là A. Chúng ta sẽ thay tên cho chúng, các bạn vào Documents/Listing Extras/Element ID Manager...
Chỉnh bảng Element ID Manager,
Tab Sort Elements
mục Element Type, chọn Door
Available Criterial: chọn các thông số Width, Height, Surface và click vào nút Add.
Trong tab ID Format , các bạn chỉnh như sau:
Quay trở lại Tab Sort Elements và click vào Change ID's...
Bảng Element ID List thông báo hoàn thành việc đánh ID tự động theo phân loại của bạn. Kết quả, chúng sẽ được đánh số tự động theo mặt bằng.
chúc các bạn thành công!
